三层冷热缸系列

更新日期：2023-11-30

详细信息

使用范围：
1、可作储液罐、混料罐、暂存罐、消毒缸等。

2、适用于食品、乳制品、果汁饮料、医药化工及生物工程等领域。

结构特征：
1、采用单层不锈钢结构。
2、材料均为卫生级不锈钢。
3、结构设计极具人性化，可操作性强。
4、筒体内壁过渡段采用圆弧过渡，保证卫生无死角。
罐体配置：
1、快开式人孔。
2、各种外形的CIP清洗器。
3、防蝇虫卫生级透气罩。
4、可调式三角支腿。
5、可拆卸进料管套件。
6、温度计（根据客户要求配置）。
7、爬梯（根据客户要求配置）。
8、夹套（根据客户要求配置米勒板、空心夹套或者盘管夹套）。
9、液位计及液位控制（根据客户要求配置）。
10、防涡板。

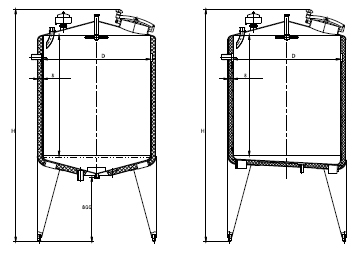

主要技术参数：

有效容积	筒体尺寸(D×h)	总高(H)	保温层	进出料口径
(L)	(mm×mm)	(mm)	(mm)	(mm)
500	840×1000	2250	60	38
600	920×1000	2300	60	38
700	990×1000	2300	60	38
800	950×1220	2500	60	38
900	1010×1220	2500	60	38
1000	1060×1220	2550	60	51
1500	1160×1500	2850	60	51
2000	1340×1500	2900	60	51
3000	1410×2000	3400	60	51
4000	1620×2000	3450	60	51
5000	1810×2000	3500	60	51
6000	1980×2000	3550	60	51
7000	1930×2440	4000	60	51
8000	2060×2440	4000	60	51
9000	2180×2440	4050	60	51
10000	2300×2440	4050	60	51
12000	2270×3000	4600	60	51
15000	2530×3000	4700	60	51
20000	2640×3660	5400	60	51

如客户提出特殊要求可根据客户要求定作。总高（H）是根据出料口高度800mm而得出的数据，如改变出料口高度，总高（H）作相应调整。
